전기철도기사 (2013년06월02일 기출문제)

1과목 : 전기철도공학

전차선의 편위를 결정하는 요소로 거리가 가장 먼 것은?

전차선과 조가선을 일괄 자동장력조정하는 경우 전차선의 허용장력을 1500[kgf]라 하면 이 전차선의 표준장력[kgf]은?

직류 강체전차선로에서 T-Bar에 전차선이 잘 밀착하도록 하여 연속적으로 고정시키는 연결금구는?

교류 강체전차선로(R-Bar 방식)에서 단권변일기방식의 급전계통 보호선은 어떤 보호방식을 사용하고 있는가?

차체 경사를 레일면에서 585mm 정을 중심으로 해서 좌우 610mm의 수평점에서 상하 최대 32mm라 할 때 차체 동요에 의한 팬터그래프의 경사각은 약 몇 [ ° ]인가?

1급전 구간에 2이상의 급전점을 가진 급전방식은?

고속전차선로에서 흐름방지장치는 터널입구에서 350[m] 정도 되는 지점에 설치하고, 인류장치는 터널외부에 설치하는 경우로 맞는 것은?

교류 R-bar방식 전차선로에서 가공전차선로의 인류 장치와 같은 용도로 사용하며, 컨덕트 레일로 들어오는 전차선의 작용을 흡수하는 장치는?

전차선 110mm² 접촉점에 흐르는 아크전류를 I(A), 지속시간을 t(sec) 라 할 때 전차선이 단선되는 시점을 나타내는 식은?

강체 조가방식 중 T-bar방식에 사용하는 애자의 규격으로 맞는 것은?

정류기용 변압기의 직류권선전압올 1200(V)로 하였을 때 3상 전파정류방식에서 무부하시 발생하는 직류전압[V]은?

고속전차선로의 급전선 분기장치 종류가 아닌 것은?

전차선 110mm²의 허용장력을 1075kgf로 할 때 잔존단면적[mm²]은 약 몇 [mm²]인가? (단, 안전율은 2.2, 전차선의 파괴강도를 35kcf/mm² 로 한다.)

바람의 영향이 없고, 직선 및 곡선반지름이 1600m 이상인 가동브래킷 구간에서 지지점 경간이 60m 일 때 표준가고는 약 몇 [mm] 인가? (단, 조가선은 St 90mm² (0.697kg/m), 전차선은 Cu 110mm² (0.998kg/m), 드롭퍼의 전차선 단위길이당 환산중량은 0.1kg/m 이고, 드롭퍼의 최소길이는 0.15m, 표준장력은 1000kgf 이다.)

단상 100[KVA] 2차전압 210[V], 임피던스 2.8[%]일 때 단락전류의 크기는 약 몇 [A]인가?

강체가선방식(R-bar)의 최대 이도 f 를 구하는 식은? (단, g_a+g_e : R-bar와 전차선의 중량[N/m], a : R-bar의 지지 경간 [m], E_a : 탄성계수[N/m²], I_y-y : y-y축의 관성모멘트 [cm²] 이다.)

하중이 0.5kg 인 1m 의 전차선을 지지점이 수평인 경간 50m 에 가설하여 이도를 0.2m 로 하려면, 전선의 표준장력은 약 몇 [kgf] 인가?

심플커티너리 가선방식에서 팬터그래프의 공진속도[km/h]는 약 몇 [km/h]인가? (단, 경간(S): 60[m]. 스프링계수(K'): 2000[N/m], 스프링계수 부등율(ε): 0.4, 등가질량(m): 80[kg]이다.)

고속전차선로 4경간의 에어섹숀에서 주축전주(2e 및 2l) 쌍브래킷 가고의 조합으로 맞는 것은?

선로가 곡선인 개소에서 차량이 선로외측으로 넘어지는 것을 막고 승차감을 좋게 하기 위하여 외축 레일을 내측 레일보다 높게 부설하는데 이때의 높이차를 무엇이라 하는가?

2과목 : 전기철도 구조물공학

전기철도구조물의 강도를 계산하기 위한 설계조건에 해당되지 않는 것은?

그림과 같은 힘에 대하여 ○ 점에 대한 모멘트 M[tㆍcm]는?

지표면에서 높이가 11[m]인 단독지지주에 28[kgf/m]의 수평분포하중이 작용하는 경우 4[m] 지점에서의 모멘트 [kgfㆍm]는?

다음 중 지선의 종류가 아닌 것은?

다음 철 구조물 중 문형 고정빔 (beam)이 아닌 것은?

철주다리의 구조에서 주체를 기초부와 상부에 분할하여 기초부 완료후 자제부분에 상부주체를 볼트로 체결해서 접속하는 방식은?

프리텐션 콘크리트주에 11-30-N6500 으로 표기되어 있다. 여기에서 6500은 무엇을 의미하는기?

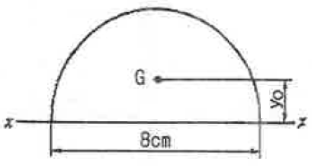

그림과 같이 반지름(r) 4[cm]인 반원의 도심 위치 약 몇 [cm]인가?

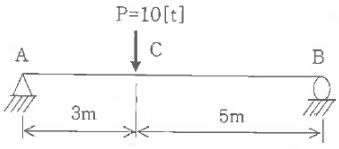

그림과 같은 단순보의 C점에서 모멘트 [tㆍm]는?

태풍의 10분간 평균풍속으로 30[m/s]가 관측되었다. 순간풍속의 관측값이 없을 경우 이 태풍의 5초간 최대순간 풍속[m/s]은 얼마로 추정하는가?

지름이 2[cm]인 환강봉을 상온보다 10[°C] 상승시켜 양단을 벽에 고정시켰을 때 봉의 단면에서 벽에 영향을 주는 힘[kgf]은 약 몇 [kgf]인가? (단, 탄성계수 E=2.1×10⁵[kg/cm²], 선팽창계수 =1×10^-5[1/°C]이다.)

단독지지주에서 지지점의 높이가 L[m]인 전선에 수평집중하중 P[kgf]가 작용하는 경우 h점에서의 전단력[kgt]은? (단, L＞h 이다.)

가공전차선로에서 전선의 안전율(Fs)은?

어떤 봉(rod)이 온도변화에 의하여 신장 할 경우의 신장량(δ) 계산식으로 맞는 것은? (단, α : 선팽창계수, L : 길이, △T : 상승온도)

그림과 같은 원형단면의 X축에 대한 단면2차모멘트[cm³]는?

가공전차선로에 사용하는 단지선의 강도 계산시 지선용 재료의 항장력 P[kgf] 를 나타내는 식은? (단, T는 수평장력 [kgf]. θ는 지선이 전주와 이루는 각도이다.)

1차원 구조물 중 뼈대 구조인 것은?

힘을 표시하는 3요소로 적정한 것은?

가공전차선로에 설치된 단독전철주의 지면으로부터 높이는 11[m]이다. 이 전주에 수평분포하중 32[kgf/m]가 작용하는 경우 지면과의 경계점 모멘트[kgfㆍm]는?

허용인장응력이 1800kgf/cm² 이고, 인장력이 4500kgf 인 원형강의 소요 단면적[cm²]은?

3과목 : 전기자기학

유전체에 대한 경계조건에 설명이 옳지 않은 것은?

무한히 넓은 도체 평면판에 면밀도 σ[C/m²]의 전하가 분포되어 있는 경우 전력선은 면(面)에 수직으로 나와 평행하게 발산한다. 이 평면의 전계의 세기는 몇 [V/m]인가?

그림과 같이 정전용량이 C_o[F]가 되는 평행판 공기콘덴서에 판면적의 1/2 되는 공간에 비유전률이 ε_s인 유전체를 채웠을 때 정전용량은 몇 [F] 인가?

공극을 가진 환상솔레노이드에서 총 권수 N회, 철심의 투자율 μ[H/m]. 단면적 S[m²]. 길이 ℓ[m]이고 공극의 길이가 δ[m]일 때 공극부에 자속밀도 B[Wb/m²]을 얻기 위해서는 몇 [A]의 전류를 흘려야 하는가?

전하 q[C]이 공기 중의 자계 H[AT/m]에 수직 방향으로 v[m/s] 속도로 돌입하였을 때 받는 힘은 몇 [N]인가?

반지름 a[m]이고, N=1회의 원형코일에 I[A]의 전류가 흐를 때 그 코일의 중심점에서의 자계의 세기 [AT/m]는?

무한평면도체에서 d[m]의 거리에 있는 반경 a[m]의 구도체와 평면도체 사이의 정전용량은 몇 [F] 인가? (단, a《d 이다.)

전선의 체적을 동일하게 유지하면서 2배의 길이로 늘였을 때 저항은 어떻게 되는가?

평면 도체로부터 수직거리 a[m]인 곳에 점전하 Q[C]가 있다. Q 와 평면도체 사이에 작용하는 힘은 몇 [N]인가? (단, 평면도체 오른편을 유전율 ε의 공간이라 한다.)

정전류가 흐르고 있는 무한 직선도체로부터 수직으로 0.1[m]만큼 떨어진 점의 자계의 크기가 100[A/m]이면 0.4[m]만큼 떨어진 점의 자계의 크기[A/m]는?

비투자율 μ_s=800, 원형 단면적이 S=10[cm²], 평균 자로 길이 l=8π×10^-2[m]의 환상 철심에 600회의 코일을 감고 이것에 1[A]의 전류를 흘리면 내부의 자속은 몇 [Wb]인가?

자계의 벡터퍼텐셜을 A [Wb/m]라 할 때 도체 주위에서 자계 B [Wb/m²]가 시간적으로 변화하면 도체에 생기는 전계의 세기 E [V/m]은?

그림과 같이 권수 50회이고 전류 1[mA]가 흐르고 있는 직사각형 코일이 0.1[Wb/m²]의 평등자계 내에 자계와 30° 로 기울어 놓았을 때 이 코일의 회전력 (Nㆍm]은? (단, a=10[cm], b=15[cm]이다.)

변위 전류와 가장 관계가 깊은 것은?

면적이 S[m²]이고 극간의 거리가 d[m]인 평행판 콘덴서에 비유전률 ε_s 의 유전체를 채울 때 정전용량은 몇 [F] 인가? (단, 진공의 유전률은 ε₀ 이다.)

자화의 세기로 정의 할 수 있는 것은?

자화율(magnetic susceptibility) χ는 상자성체에서 일반적으로 어떤 값을 갖는가?

그림과 같이 전류가 흐르는 반원형 도선이 평면 z=0 상에 놓여 있다. 이 도선이 자속밀도 B=0.8a_x-0.7a_y+a_z [Wb/m²]인 균일자계 내에 놓여 있을 때 도선의 직선 부분에 작용하는 힘은 몇 [N] 인가?

균일하게 원형단면을 흐르는 전류 I[A]에 의한, 반지름 a[m], 길이 ℓ[m], 비투자율 μ_s 인 원통도체의 내부 인덕턴스는 몇 [H] 인가?

압전기 현상에서 분극이 응력과 같은 방향으로 발생하는 현상을 무슨 효과라 하는가?

4과목 : 전력공학

다음 중 전력원선도에서알 수 없는 것은?

표피효과에 대한 설명으로 옳은 것은?

배전선로의 주상변압기에서 고압측-저압측에 주로 사용되는 보호장치의 조합으로 적합한 것은?

다음중모선보호용 계전기로 사용하면 가장 유리한 것은?

저압 뱅킹 배선방식에서 캐스케이딩 이란 무엇인가?

원자로의 감속재가 구비하여야 할 사항으로 적합하지 않은 것은?

부하역률이 0.6인 경우, 전력용 콘덴서를 병렬로 접속하여 합성역률을 0.9로 개선하면 전원측 선로의 전력손실은 처음 것의 약 몇 %로 감소되는가?

변압기 보호용 비율차동계전기를 사용하여 △-Y 결선의 변압기를 보호하려고 한다. 이 때 변압기 1. 2차측에 설치하는 변류기의 결선 방식은? (단, 위상 보정기능이 없는 경우이다.)

송전계통의 안정도 향상 대책이 아닌 것은?

송전계통의 한 부분이 그림에서와 같이 3상변압기로 1차측은 △로, 2차측은 Y로 중성점이 접지되어 있을 경우, 1차측에 흐르는 영상전류는?

송배전선로의 고장전류 계산에서 영상 임피던스가 필요한 경우는?

송전선의 전압변동률을 나타내는 식

에서 V_R1은 무엇인가?

공기차단기(ABB)의 공기 압력은 일반적으로 몇 [kg/cm²] 정도 되는가?

부하의 불평형으로 인하여 발생하는 각 상별 불평형 전압을 평형되게 하고 선로손실을 경감시킬 목적으로 밸런서가 사용된다. 다음 중 이 밸런서의 설치가 가장 필요한 배전 방식은?

송전선로의 일반회로정수가 A=0.7, C=j1.95×10^-3, D=0.9 라 하면 B의 값은 약 얼마인가?

공장이나 빌딩에 200[V] 전압을 400[V] 로 승압하여 배전을 할 때. 400[V] 배전과 관계없는 것은?

단도체 대신 같은 단면적의 복도체를 사용할 때 옳은 것은?

조정지 용량 100000[m³], 유효낙차 100[m]인 수력발전소가 있다. 조정지의 전 용량을 사용하여 발생될 수 있는 전력량은 약 몇 [kWh]인가? (단, 수차 및 발전기의 종합효율을 75%로 하고 유효낙차는 거의 일정하다고 본다.)

보일러에서 흡수 열량이 가장 큰 곳은?

정격전압 66[kV]인 3상3선식 송전선로에서 1선의 리액턴스가 15[Ω]일 때 이를 100[MVA]기준으로 환산한 %리액턴스는?
