전기철도기사 (2016년03월06일 기출문제)

1과목 : 전기철도공학

레일로부터 누설전류에 의한 전식방지를 위한 목적으로 지중매설 금속체와 레일을 전기적으로 접속하는 방법이 아닌 것은?

강체 가선구간에서 차고 등 상시 팬터그래프가 승강하는 장소에서는 전차선과 팬터그래프의 접은 높이와의 거리가 몇 mm 이상이어야 하는가?

열차의 진행을 방해하는 열차 저항이 아닌 것은?

교류 25kV급전방식에서 전차선로 가압부분과 대지와의 최소이격거리(mm)는?

고속철도 전차선 4경간의 에어섹션에서 주축전주 (2e 및 2i)쌍브래킷의 간격(m)은?

가공 전차선로에서 양단의 가고가 같고 전차선이 수평인 경우, 양단사이의 점 x에서 이도 R을 구하는 식은? (단, T:표준온도에 있어서의 조가선의 장력(kgf), W:합성전차선의 단위중량(kg/m), x:경간 중앙에서 행거위치까지의 거리(m)이다.)

전차선로의 탄성률에 대한 설명이 옳은 것은?

전차선의 무효부분은 그 길이가 얼마 이상에 한하여 조가선으로 대체 사용할 수 있는가? (단, 접속점이 팬터그래프의 통과에 지장을 주지 않는 경우)

전선의 연입률이란?

T-bar 방식의 전차선로에서 흐름방지장치를 터널 내 및 역 승강장에 설치할 때 어떤 종류의 흐름방지장치를 설치하는가?

급전선의 이도 D(m)와 장력 T(kgf)의 관계는? (단, w : 전선의 단위중량(kg/m), S : 경간(m)이다.)

전기차의 VVVF 제어방식이란?

AT급전방식에서 사용되고 있는 가공전선으로 각 지지물에 설치되어 있는 각종 애자의 섬락을 보호하기 위하여 급전선과 병행하여 설치되는 전선은?

정류기용 변압기의 2차권선 전압이 1200V일 때, 무부하시 정류기 2차 직류 발생전압(V)은? (단, 사용 정류기는 3상 전파 브리지 방식이다.)

고속전철에서 횡진동에 제한 받는 개소 또는 터널 내에서 이격거리 확보개소에 사용하는 급전선의 지지방식은?

강체가선구간에서 R-bar 강체전차선의 브래킷의 표준 간격(m)은?

AT방식 전철 변전소에서 인덕턴스에 의한 전압강하를 보상하고 분수조파 발생을 억제하기 위해 주변압기 2차측 M상, T상 급전선에 설치하는 것은?

레일의 절연이음매부 설치위치의 연직선상으로부터 애자섹션의 설치위치(m)는?

강체전차선 경간 중앙의 이도는 지지점 간격(경간)의 얼마 이하로 하는가?

직류 급전방식에서 실리콘 정류기 내부 단락사고를 검출하여 정류기용 변압기 2차측 권선 소손을 예방하는 계전기는?

2과목 : 전기철도 구조물공학

인장력 3800kg를 받는 원형강의 단면은 약 몇 cm인가? (단, 원형강 강재의 허용인장응력은 1900kg/cm²이다.)

지표면에서 높이가 L m인 단독지지주에 w kgf/m의 수평분포하중이 작용하는 경우 지면과의 경계점 모멘트(kgfㆍm)는?

단면 1차 모멘트와 같은 차원을 가지는 것은?

가공전차선로용 지선의 안전율은 얼마 이상으로 하는가?

전주의 설치위치에 대한 설명으로 거리가 먼 것은?

전기철도 구조물에서 지점의 종류로 거리가 먼 것은?

부재의 단면적이 40cm²이고 길이가 2.4m인 강봉에 18t의 인장력이 작용할 경우 강봉의 늘어난 길이(mm)는? (단, 강봉의 영계수(E)는 2400(t/cm²)이고 부재의 자중은 무시한다.)

인장강도가 30kg/mm²인 강재환봉에 1500kg의 인장하중을 가할 때 안전율(5)인 강재환봉의 지름(mm)은?

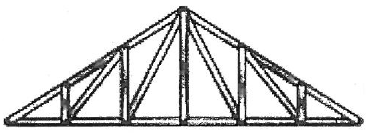

다음 그림과 같은 트러스(truss)는?

태풍의 10분간 평균풍속으로 30m/s가 관측되었다. 순간풍속의 관측값이 없을 경우 이 태풍의 5초간 최대 순간 풍속(m/s)은 얼마로 추정하는가?

바깥지름이 3cm, 두께가 0.5cm인 원형단면강관이 있다. 이 강관의 원형단면의 도심축에 대한 단면2차모멘트(cm⁴)는?

지표면에서 높이가 11m인 단독 지지주에 28kgf/m의 수평분포하중이 작용하는 경우 3.5m 지지점에서의 모멘트(kgfㆍm)는?

지선과 전주의 표준 설치 각도는?

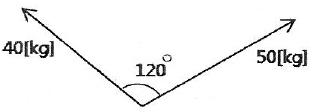

그림과 같이 한 점에 작용하는 두 힘의 크기가 40kg과 50kg일때 합력(kg)은?

2차원 평면 구조계에서 외력이 작용했을 때 구조물의 위치가 변하지 않는 외적 안정조건은?

전차선로용 강구조물 중 압축재로 사용되는 보조재는 그 세장비를 얼마 이하로 제한하고 있는가?

빔의 길이가 몇 m 이상인 경우 스팬선 빔으로 시공하는 것을 원칙으로 하는가?

가공전차선로에서 전선의 수평장력이 2500kgf, 지선에 작용하는 장력이 5000kgf일 때, 전주에 설치한 지선의 취부 각도가 30°일 경우 지선용 재료에 필요한 항장력(kgf)은 얼마 이상이어야 하는가?

정삼각형의 도심을 지나는 여러 축에 대한 단면 2차 모멘트의 값에 대한 다음 설명 중 옳은 것은?

그림과 같은 라멘의 부정정차수는?

3과목 : 전기자기학

그림과 같이 공기 중에서 무한평면도체의 표면으로부터 2m인 곳에 점전하 4C이 있다. 전하가 받는 힘은 몇 N 인가?

벡터 A=5e^-rcosøa_r-5cosøa_z가 원통좌표계로 주어졌다. 점(2, 3π/2, 0) 에서의 ∇×A 를 구하였다. a_z 방향의 계수는?

극판간격 d(m), 면적 S(m²), 유전율 ε(F/m)이고, 정전 용량이 C(F) 인 평행판 콘덴서에 v=V_msinwt(V) 의 전압을 가할 때의 변위전류(A)는?

비투자율 800, 원형단면적 10cm². 평균자로의 길이 30cm 인 환상철심에 600회의 권선을 감은 코일이 있다. 여기에 1A의 전류가 흐를 때 코일 내에 생기는 자속은 약 몇 Wb 인가?

한 변의 길이가 3m인 정삼각형의 회로에 2A의 전류가 흐를 때 정삼각형 중심에서의 자계의 크기는 몇 AT/m 인가?

내부저항이 r(Ω)인 전지 M 개를 병렬로 연결했을 때, 전지로부터 최대 전력을 공급받기 위한 부하저항(Ω)은?

전기 쌍극자에 관한 설명으로 틀린 것은?

자속밀도가 10 Wb/m² 인 자계 내에 길이 4cm의 도체를 자계와 직각으로 놓고 이 도체를 0.4초 동안 1m씩 균일하게 이동하였을 때 발생하는 기전력은 몇 V 인가?

전류가 흐르고 있는 도체와 직각방향으로 자계를 가하게 되면 도체 측면에 정ㆍ부의 전하가 생기는 것을 무슨 효과라 하는가?

대지면 높이 h(m)로 평행하게 가설된 매우 긴 선전하(선전하 밀도 λ(C/m))가 지면으로부터 받는 힘(N/m)은?

판 간격이 d인 평행판 공기콘덴서 중에 두께 t이고, 비유전율이 ε_s인 유전체를 삽입하였을 경우에 공기의 절연파괴를 발생하지 않고 가할 수 있는 판 간의 전위차는? (단, 유전체가 없을 때 가할 수 있는 전압을 V라 하고 공기의 절연내력은 E_o라 한다.)

송전선의 전류가 0.01초 사이에 10kA 변화될 때 이 송전선에 나란한 통신선에 유도되는 유도전압은 몇 V 인가? (단, 송전선과 통신선 간의 상호유도계수는 0.3mH이다.)

반지름이 3m인 구에 공간전하밀도가 1C/m³ 가 분포되어 있을 경우 구의 중심으로부터 1m 인 곳의 전위는 몇 V 인가?

전선을 균일하게 2배의 길이로 당겨 늘였을 때 전선의 체적이 불변이라면 저항은 몇 배가 되는가?

서로 멀리 떨어져 있는 두 도체를 각각 V₁(V), V₂(V) (V₁＞V₂)의 전위로 충전한 후 가느다란 도선으로 연결 하였을 때 그 도선에 흐르는 전하 Q(C)는? (단, C₁, C₂ 는 두 도체의 정전용량이다.)

무한히 넓은 평면 자성체의 앞 a(m) 거리의 경계면에 평행하게 무한히 긴 직선 전류 I(A)가 흐를 때, 단위 길이당 작용력은 몇 N/m 인가?

인덕턴스가 20 mH 인 코일에 흐르는 전류가 0.2초 동안에 2A 변화했다면 자기유도현상에 의해 코일에 유기되는 기전력은 몇 V 인가?

변위전류밀도와 관계없는 것은?

반지름 a(m)인 구대칭 전하에 의한 구내외의 전계의 세기에 해당되는 것은?

한 변의 길이가 l(m)인 정삼각형 회로에 전류 I(A)가 흐르고 있을 때 삼각형 중심에서의 자계의 세기(AT/m)는?

4과목 : 전력공학

연간 전력량이 E(kWh)이고, 연간 최대전력이 W(kW)인 연부하율은 몇% 인가?

동기조상기에 관한 설명으로 틀린 것은?

플리커 경감을 위한 전력 공급측의 방안이 아닌 것은?

그림과 같은 단거리 배전선로의 송전단 전압 6600V, 역률은 0.9 이고, 수전단 전압 6100V, 역률 0.8 일 때 회로에 흐르는 전류 I(A)는? (단, E_s 및 E_r은 송ㆍ수전단 대지전압이며, r=20Ω, x=10Ω 이다.)

그림과 같은 22kV 3상 3선식 전선로의 P점에 단락이 발생하였다면 3상 단락전류는 약 몇 A인가? (단, %리액턴스는 8%이며 저항분은 무시한다.)

피뢰기가 그 역할을 잘 하기 위하여 구비되어야 할 조건으로 틀린 것은?

단락용량 5000MVA인 모선의 전압이 154kV라면 등가 모선임피던스는 약 몇 Ω 인가?

피뢰기의 제한전압이란?

송전계통의 안정도를 증진시키는 방법이 아닌 것은?

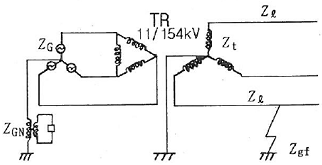

그림과 같은 전력계통의 154kV 송전선로에서 고장 지락 임피던스 Z_gf를 통해서 1선 지락 고장이 발생되었을 때 고장점에서 본 영상 %임피던스는? (단, 그림에 표시한 임피던스는 모두 동일용량, 100MVA 기준으로 환산한 %임피던스임)

저압배전선로에 대한 설명으로 틀린 것은?

비등수형 원자로의 특색이 아닌 것은?

전력계통에서 내부 이상전압의 크기가 가장 큰 경우는?

3상 결선 변압기의 단상 운전에 의한 소손방지 목적으로 설치하는 계전기는?

송전선로의 각 상전압이 평형되어 있을 때 3상 1회선 송전선의 작용정전용량(μF/km)을 옳게 나타낸 것은? (단, r은 도체의 반지름 (m), D는 도체의 등가선간거리(m)이다.)

인터록(interlock)의 기능에 대한 설명으로 맞는 것은?

송전선로에서 송전전력, 거리, 전력손실율과 전선의 밀도가 일정하다고 할 때, 전선 단면적 A(mm²)는 전압 V(V)와 어떤 관계에 있는가?

화력발전소에서 재열기의 목적은?

150kVA 단상변압기 3대를 △-△결선으로 사용하다가 1대의 고장으로 V-V결선하여 사용하면 약 몇 kVA 부하까지 걸 수 있겠는가?

차단기의 정격 차단시간은?
