전기철도기사 (2013년08월18일 기출문제)

1과목 : 전기철도공학

가공전차선로에서 양단의 가고가 같고 전차선이 수평인 경우 점 X 에서의 행거길이 L[m]은? (단, 경간 중앙에서의 이도를 D, 가고 H, 임의의 점 X에서의 이도를 R이라 한다.)

누설전류에 의한 전식방지 방법에서 배류식이 아닌 것은?

활차식 자동장력조정장치의 조정거리(L)를 구하는 식은? (단, △L=전차선 신장길이, α=전차선이 선팽창 계수, △t=온도변화(표준온도에 대하여))

전차선의 편위를 정하는 요소가 아닌 것은?

뢰의 파두장 3[μs], 전파속도 300[m/μs]라 할 때 피뢰기의 직선적 유효보호범위[m]는?

가공 전차선로에서 조가선의 접속 방법으로 거리가 먼 것은?

제3궤조방식에서 적용하는 최고풍속[m/s]은?

전차선 지지점에서 조가선과 전차선이 만드는 면과 조가선 지지점에서 궤도면으로 내린 수직선과 최대간격[m]은? (단, 속도등급은 250킬로급 이상)

다음 중 가공전차선로의 기계적 구분 개소(에어 조인트)에 사용되는 커넥터로 맞는 것은?

교류전철변전소 주변압기(스코트결선)의 1차전류가 3상평행전류이면 3상 전류의 벡터 합은?

열차운전중의 속도, 시간, 주행거리, 전류, 전력량 등의 상호관계를 도표로 표시하는 것은?

직류강체 전차선로 방식에서 T-Bar에 전차선이 잘 밀착되도록 연속적으로 고정시키는 연결금구는?

전기철도 급전회로의 섬락보호 방식으로 거리가 먼 것은?

직류강체방식(T-bar)에서 지상부의 가공 전차선이 터널내로 들어와 강체 전차선으로 바뀌어지는 부분에 팬터그래프가 자연스럽게 옮겨지면서 원활하게 운행할 수 있도록 하는 장치는?

고속철도에서 커티너리(Catenary)가선방식의 지지점에서 전차선의 표준가고[mm]는? (단, 속도등급은 300, 350킬로급)

가공 전차선로에서 흐름방지장치의 설치 위치는?

운전속도에 따라 달라지는 전차선로의 동적작용은 도플러 계수에 의해 접근이 가능하다. 이 도플러 계수를 구하는 산출식은? (단, V : 운전속도[m/sec], C : 파동전파속도[m/sec])

다음 중 자동장력조정장치의 종류에 해당하지 않는 것은?

변압기의 결선방식 중 3상을 2상으로 변환하는 결선 방식의 변압기는?

강체 가선방식의 편위 형태는?

2과목 : 전기철도 구조물공학

전차선로 구조물의 세장비가 다음과 같을 때 좌굴의 위험이 가장 큰 구조물은?

밑변 b, 높이 h인 삼각형 단면인 경우 밑변을 지니는 수평축에 대한 단면 2차 모멘트는?

지표면의 높이가 9[m]인 단독지지주에 25[kgf/m]의 수평분포하중이 작용하는 경우 3[m]지점에서으 모멘트[kgf·m]는?

가공전차선로에서 전철구간 경간(S)을 산출하는 식으로 맞는 것은? (단, S:경간[m], R:곡선반경[m], d:전차선 편위[m])

가공전차선로에서 전선의 수평장력이 2500[kgf], 전주에 설치한 지선의 취부 각도가 30°일 경우 지선용 재료에 필요한 항장력[kgf]은 얼마 이상이어야 하는가?

전주의 건식이 곤란한 개소에서 고정빔이나 터널의 천장 아래로 설치하여 가동브래킷, 곡선당김장치 등을 지지하기 위한 것은?

그림과 같은 라멘구조물의 부정정차수는? (단, 중앙의 절점은 힌지이다.)

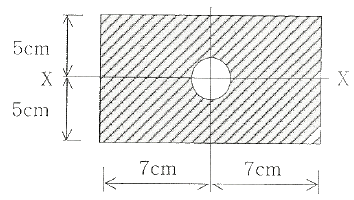

그림과 같은 단면에서 지름 3cm 원을 떼어 버린다면 도심축 X축에 대한 단면 2차 모멘트는 약 몇 [cm⁴]인가?

경간이 60[m]이고 곡선반지름이 600[m]인 곡선로에서 지지물과 경간 중앙에서의 기울기량이 같을 때 전차선의 기울기량 d[m]는?

바깥지름이 d₁, 안쪽지름이 d₂인 원통형 단면에서 단면의 중심축에 대한 단면 2차 극모멘트는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

단면의 폭이 b, 높이가 h인 직사각형 단면에서 도심축에 대한 회전반경은?

압축력을 받는 성부주대를 2본으로 하고 인장력을 받는 하부주재는 1본으로 하여 양단에 부재를 붙여 전주에 취부하는 구조의 빔(Beam)은?

구조물의 강도계산에 적용하는 풍속은?

탄성한도 내에서 봉에 축방향 인장력이 작용할 때, 봉의 체적변형율은? (단, e은 봉의 종변형율, v는 포와송비이다.)

정삼각형의 도심을 지나는 여러 축에 대한 단면 2차 모멘트의 값에 대한 다음 설명 중 옳은 것은?

길이가 10m인 구조물에 온도가 10℃에서 50℃로 상승했을 때 온도에 의한 구조물의 신축량[mm]은? (단, 강재의 열팽창계수는 1.0×10^-5이다.)

외력이 작용했을 때 구조물의 위치가 변하지 않는 외적 안정조건에 대한 설명으로 맞는 것은?

크기가 같고 방향이 반대인 나란한 두 힘은?

그림과 같은 두 힘의 합력 R[t]은 약 얼마인가?

곡선로의 수평장력[kgf]계산식은? (단, P : 수평장력(kgf), S : 경간, R : 곡선반지름(m), T : 전선의 장력(kgf))

3과목 : 전기자기학

판자석의 세기가 0.01[Wb/m], 반지름이 5[cm]인 원형자석판이 있다. 자석의 중심에서 축상 10[cm]인 점에서의 자위의 세기는 몇 [AT]인가?

철도궤도간 거리가 1.5[m]이며 궤도는 서로 절연되어 있다. 열차가 매시 60[km]의 속도로 달리면서 차축이 자구자계의 수직분력 B=0.15×10^-4[Wb/m²]을 절단할 때 두 궤도사이에 발생하는 기전력은 몇 [V]인가?

한 변의 길이가 500[mm]인 정사각형 평행 평판 2장이 10[mm] 간격으로 놓여 있고 다음과 같이 유전율이 다른 2개의 유전체로 채워진 경우 합성용량은 약 몇 [pF]인가?

전계 E[V/m], 자계 H[AT/m]의 전자계가 평면파를 이루고 자유공간으로 전파될 때 진행방향에 수직되는 단위면적을 단위시간에 통과하는 에너지는 몇 [W/m²]인가?

선전하밀도가 λ[C/m]로 균일한 무한 직선도선의 전하로부터 거리가 r[m]인 점의 전계의 세기(E)는 몇 [V/m}인가?

그림과 같이 점 O를 중심으로 반지름 a[m]의 도체구 1과 내반지름 b[m], 외반지름 c[m]이 도체구 2가 있다. 이 도체계에서 전위계수 P₁₁[//F]에 해당하는 것은?

그림에서 I[A]의 전류가 반지름 a[m]의 무한히 긴 원도도체를 축에 대하여 대칭으로 흐를 때 원주외부의 자계 H를 구한 값은?

반지름 a[m]인 반원형 전류 I[A]에 의한 중심에서의 자계의 세기는 몇 [AT/m]인가?

반지름 a[m]인 도체구에 전하 Q[C]를 주었다. 도체구를 둘러싸고 있는 유전체의 유전율이 ε_s인 경우 경계면에 나타나는 분극 전하는 몇[C/m²]인가?

자계의 벡터 포텐셜을 A[Wb/m]라 할 때 도체 주위에서 자계 B[Wb/m²]가 시간적으로 변화하면 도체에 생기는 전계의 세기 E[V/m]는?

정전용량 (C₁)과 내압(V_imax이 다른 콘덴서를 여러 개 직렬로 연결하고 그 직렬회로 양단에 직류전압을 인가할 때 가장 먼저 절연이 파괴되는 콘덴서는?

패러데이 법칙에서 유도기전력 e[V]를 옳게 표현한 것은?

같은 길이의 도선으로 M회와 N회 감은 원형 동심 코일에 각각 같은 전류를 흘릴 때 M회 감은 코일의 중심 자계는 N회 감은 코일의 몇 배인가?

500[AT/m]의 자계 중에 어떤 자극을 놓았을 때 5×10³[N]의 힘이 작용했을 때의 자극의 세기는 몇 [Wb]인가?

그림과 같은 콘덴서 C[F]에 교번전압 V_ssinwt[V]를 가했을 때 콘덴서 내의 변위전류[A]는?

자기회로에 대한 설명으로 틀린 것은?

2개의 폐회로 C₁, C₂에서 상호 유도계수를 구하는 노이만(Neumann)의 식으로 옳은 것은? (단, μ:투자율, ε:유전율, γ₁₂:두 미소 부분간의 거리, dℓ₁, dℓ₂:각 회로상에 취한 미소부분이다.)

환상철심에 권수 100회인 A코일과 권수 400회인 B코일이 있을 때 A의 자기인덕턴스 4[H]라면 두 코일의 상호인덕턴스는 몇 [H]인가?

전류가 흐르는 도선을 자계 안에 놓으면, 이 도선에 힘이 작용한다. 평등 자계의 진공 중에 놓여 있는 직선 전류도선이 받는 힘에 대하여 옳은 것은?

무한 평면도체에서 r[m] 떨어진 곳에 p[C/m]의 전하분포를 갖는 직선도체를 놓았을 때 직선도체가 받는 힘의 크기[N/m]는? (단, 공간의 유전율은 ε₀이다.)

4과목 : 전력공학

단도체 방식과 비교하여 복도체 방식의 송전선로를 설명한 것으로 옳지 않은 것은?

전력선과 통신선간의 상호 정전용량 및 상호 인덕턴스에 의해 발생되는 유도장애로 옳은 것은?

피뢰기가 구비하여야 할 조건으로 거리가 먼 것은?

조압수조(surge tank)의 설치 목적이 아닌 것은?

전력계통의 전압조정설비에 대한 특징으로 옳지 않은 것은?

지중 전선로가 가공 전선로에 비해 장점에 해당하는 것이 아닌 것은?

화력발전소에서 절탄기의 용도는?

저압 배전선의 배전 방식 중 배전 설비가 단순하고, 공급 능력이 최대인 경제적 배분 방식이며 국내에서 220/380[V]승압 방식으로 채택된 방식은?

주변압기 등에서 발생하는 제5고조파를 줄이는 방법으로 옳은 것은?

정격전압이 66[kV]인 3상 3선식 송전선로에서 1선이 리액턴스가 17[Ω]일 때, 이를 100[MVA] 기준으로 환산한 %리액턴스는 약 얼마인가?

전등만으로 구성된 수용기를 두 군으로 나누어 각 군에 변압기 1개씩을 설치하며 각 군의 수용가의 총 설비 용량을 각각 30[kW], 50[kW]라 한다. 각 수용가의 수용률을 0.6, 수용기간 부동률을 1.2, 변압기군의 부동률을 1.3이라고 하면 고압 간선에 대한 최대 부하는 약 [kW] 인가? (단, 간선의 역률은 100%이다.)

송전로에 코로나가 발생하면 전선이 부식된다. 무엇에 의하여 부식되는가?

4단자 정수가 A, B, C, D인 송전선로의 등가 π회로를 그림과 같이 하면 Z₁의 값은?

송전전력, 송전거리, 전선의 비중 및 전력손실률이 일정하다고 하면 전선의 단면적 A[mm²]와 송전전압 V[kV]와의 관계로 옳은 것은?

다음 중 송전선로에 사용되는 애자의 특성이 나빠지는 원인으로 볼 수 없는 것은?

공통 중성선 다중 접지방식의 배전선로에서 Recloser(R), Sectionalizer(S), Line fuse(F)의 보호 협조가 가장 적합한 배열은? (단, 왼쪽은 후비보호 역할이다.)

통신선과 병행인 60[Hz]의 3상 1회선 송전선에서 1선 지락으로 110[A]의 영상 전류가 흐르고 있을 때 통신선에 유기되는 전자 유도전압은 약 몇 [V]인가? (단, 영상전류는 송전선 전체에 걸쳐 같은 크기이고 통신선과 송전선의 상호 인덕턴스는 0.05[mH/km], 양 선로의 평행 길이는 55[km]이다.)

모선 보호에 사용되는 계전방식이 아닌 것은?

다음 중 부하 전류의 차단에 사용되지 않는 것은?

3상 3선식 선로에서 수전단전압이 6600[V], 역률 80[%](지상), 정격전류 50[A]의 3상 평형부하가 연결되어 있다. 선로임피던스 R=3[Ω], X=4[Ω]인 경우 이때의 송전단전압은 약 몇 [V]인가?
