[마이크로전자계산기]

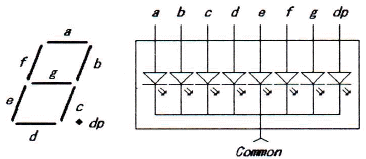

그림과 같은 Common Cathode 타입의 7-Segment에 숫자 "2"를 출력하기 위한 신호로 옳은 것은?

① a, b, d, e, g는 "0", c, f, dp는 "1"을 출력하고 Common 단자에 "1"을 출력
② a, b, d, e, g는 "0", c, f, dp는 "1"을 출력하고 Common 단자에 "0"을 출력
③ a, b, d, e, g는 "1", c, f, dp는 "0"을 출력하고 Common 단자에 "1"을 출력
④ a, b, d, e, g는 "1", c, f, dp는 "0"을 출력하고 Common 단자에 "0"을 출력

(정답률: 44%)

문제 해설

정답은 "a, b, d, e, g는 '1', c, f, dp는 '0'을 출력하고 Common 단자에 '0'을 출력"이다.

Common Cathode 타입의 7-Segment는 공통 음극으로, 즉 모든 LED의 음극이 공통으로 연결되어 있다. 따라서 Common 단자에 "0"을 출력하면 모든 LED의 음극이 연결된 곳에 "0"이 인가되어 모든 LED가 켜진다. 숫자 "2"를 표시하기 위해서는 a, b, c, d, g, 즉 "2"를 표시하는 LED에 "1"을 출력해야 한다. 또한, f와 dp는 사용하지 않으므로 "0"을 출력한다.
