2015년09월19일 67번

[논리회로]

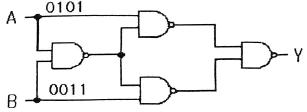

다음과 같은 회로에서 출력 Y를 올바르게 구한 것은?

① 0001
② 1001
③ 0110
④ 0111

(정답률: 47%)

문제 해설

이 회로는 2개의 2입력 AND 게이트와 1개의 OR 게이트로 이루어져 있다.

먼저, A와 B가 각각 1일 때, AND 게이트를 통과하여 C는 1이 된다.

다음으로, B와 C가 각각 1일 때, 또 다른 AND 게이트를 통과하여 D는 1이 된다.

마지막으로, A와 D가 각각 OR 게이트를 통과하여 Y는 1이 된다.

따라서, A=0, B=1, C=1, D=1 일 때 Y는 1이 되므로, 정답은 "0110"이다.
