2021년03월13일 1번

[방송통신일반]

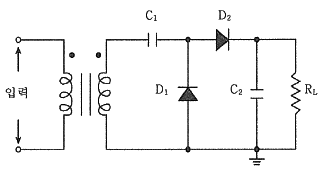

다음 회로에서 R_L 양단에 나타나는 정류출력전압은? (단, 입력에는 최대치 V_m인 사인파가 인가된다.)

① -Vm
② Vm
③ -2Vm
④ 2Vm

(정답률: 71%)

문제 해설

다이오드 D₁은 입력 사인파의 양 극에 대해서만 전류가 흐르게 되어 있고, D₂는 음 극에 대해서만 전류가 흐르게 되어 있습니다. 따라서 D₁을 통해 양 극에서만 정류가 되고, D₂를 통해 음 극에서만 정류가 됩니다. 이렇게 정류된 전압은 R_L에 의해 출력되는데, R_L은 양 극과 음 극을 모두 포함하고 있으므로, 정류된 전압의 크기는 2V_m이 됩니다. 따라서 정답은 "2V_m"입니다.
